SIGN DESIGN

ATOMY Creative Expression


윈도우 그래픽 시트


1. 간판을 대신하는 윈도우 그래픽 시트에는 애터미 로고, 센터명, 전화번호 등을 필히 명시하는 것을 권장하고, 애터미 로고는 애터미 CI규정에 준하는 로고 사용을 원칙으로 한다. 색상은 아래 시안을 기본으로 하며 경우에 따라 반전하여 사용가능하다.

사양인쇄소재 : 켈그레이지
컬러 : Pantone 2995C / White
폰트애터미 서체 (애터미 Bold)

2. 켈그레이지를 사용하는 윈도우 그래픽 시트는 간판 대신 사용하며 아래 예시와 같이 다양한 창문크기에 따라 크기조절을 하여 사용하고 각 지역 및 환경에 맞게 윈도우 그래픽시트를 시공하여 사용한다.


간 판


전면 입체형 간판 TYPE A

메인로고를 일체형 채널로 제작한다. 그 외 텍스트는 갈바 레이저타공(조명용)으로 제작한다. 이때 애터미 서체(애터미 Bold)를 사용하며 애터미 로고는 아래의 비율에 필히 맞춰 제작한다. 간판 시안은 상황에 따라 비율에 맞춰 크기조절이 가능하다. 다만 가로 6500mm를 넘지 않도록 한다.

TYPE A


사양
구조소재THK 1.6mm 갈바절곡 위 외부도장 마감.
컬러Pantone 2995C
메인로고소재일체형 채널
컬러측면 / Pantone 2995C 전면 / White
그 외 텍스트소재갈바 레이저타공 (조명용) / THK10mm 아크릴 스카시
컬러White
폰트
애터미 서체 (애터미 Bold)


전면 입체형 간판 TYPE A의 사이즈는 각 지역의 옥외광고물 가이드라인을 참고하여 제작하며, 가능한 왼쪽 정렬하여 설치한다.

전면 입체형 간판 TYPE B

전면 입체형 간판 TYPE B는 메인로고를 알루미늄 채널로 제작한다. 그 외 텍스트는 아크릴 스카시(비조명)로 제작한다.

이때 애터미 서체 (애터미 Bold)를 사용하며 애터미 로고는 아래의 비율에 필히 맞춰 제작한다. 간판 시안은 상황에 따라 비율에 맞춰 크기조절이 가능하다. 다만 가로 6500mm를 넘지 아니한다.

TYPE B


사양
구조소재THK 1.6mm 갈바절곡 위 외부도장 마감.
컬러Pantone 2995C
메인로고소재알루미늄 채널
컬러측면 / Pantone 2995C 전면 / White
그 외 텍스트소재THK10mm 아크릴 스카시 위 외부도장 마감. (비조명)
컬러White
폰트
애터미 서체 (애터미 Bold)


전면 입체형 간판 TYPE A의 사이즈는 각 지역의 옥외광고물 가이드라인을 참고하여 제작하며, 가능한 왼쪽 정렬하여 설치한다.

전면 플렉스 간판 TYPE A

전면 입체형 간판을 사용하지 않고 플렉스 간판으로 제작 시 애터미 서체를 사용하며 애터미 로고와 각 표시사항들은 아래의 비율에 맞춰 제작한다. 간판 시안은 상황에 따라 필히 비율에 맞춰 크기조절이 가능하다. 다만 가로 6500mm를 넘지 아니한다.

전면 플렉스 간판의 사이즈는 각 지역의 옥외광고물 가이드라인을 참고하여 제작 및 설치한다. 전면 플렉스 간판은 가능한 왼쪽 정렬하여 설치한다.

측면 돌출 간판 TYPE A

전면 입체형 간판을 사용하지 않고 가로 플렉스 간판으로 제작이 어려울 시, 측면 돌출 플렉스 간판을 사용한다. 측면 돌출 플렉스 간판은 애터미 서체를 사용하며 애터미 로고와 각 표시사항들은 필히 아래의 비율에 맞춰 제작한다. 간판 시안은 상황에 따라 비율에 맞춰 크기조절이 가능하다. 다만 세로 1800mm를 넘지 아니한다.

TYPE A


사양
구조플렉스 간판
소재테두리 / 알루미늄 White
출력양면 / 인쇄
조명LED 매입


측면 돌출 간판 TYPE B

전면 간판을 설치하지 못하는 상황이나 추가적 홍보 목적으로 측면 돌출 간판을 사용하고 싶을 시 각 지역의 옥외홍보물 가이드라인을 확인 후 추가 시공을 진행한다. 간판 시안은 상황에 따라 비율에 맞춰 크기조절이 가능하다. 다만 가로 500mm를 넘지 아니한다.

TYPE B


사양
구조기성 돌출 간판
소재기성제품 권장 (테두리 : White)
출력시트컷팅
조명LED 매입


전면 플렉스 간판의 사이즈는 각 지역의 옥외광고물 가이드라인을 참고하여 제작 및 설치한다.


소형평수 - 20평대


평면도

아래 평면도는 소형평수로 20평대의 교육센터를 예시로 표현한 시안이다. 크지 않는 공간으로 교육센터의 가장 기본이 되는 공간으로만 구성되어 있다. 강의장과 로비를 겸하여 사용하고, 제품전시대, 창고, 탕비실, 미팅룸으로 구성되어 있다. 아래 평면도의 공간구성은 센터장의 재량이나 환경에 따라 변경 될 수 있다.

창고 - 다양한 물품들을 보관하는 곳으로 사용된다.

탕비실 - 간단한 차, 음식 등을 만들 수 있는 공간이다.

회의실 - 4명 이상의 회원들이 미팅을 할 수 있는 공간이다.

로비 및 강의장 - 소형센터의 로비는 강의장과 겸용해서 사용한다.

⑤ 제품 전시대 - 다양한 애터미의 제품들을 전시하여 홍보하는 역할을 한다.

소형평수 예시

아래 사진은 소형평수 교육센터의 제품전시대와 미팅룸, 탕비실, 창고의 예시를 보여준다. 전체적인 벽의 색은 애터미 화이트로 통일을 하되 미팅룸 벽, 로비 벽 등 애터미 블루(팬톤 2995C) 컬러로 포인트를 줄 수 있다. 애터미 제품들을 전시하는 제품 전시대는 애터미 제품이 잘 보일 수 있게 흰색으로 제작하며 LED바를 사용하여 제품들을 밝혀 줄 수 있다. 아래 사진은 예시이며 센터장 재량이나 환경에 따라 변경 될 수 있다.

아래 사진은 소형평수 교육센터의 로비 겸 강의장의 예시를 보여준다. 전체적인 벽의 색은 애터미 화이트로 통일을 하되 로비 벽 등 애터미 블루(팬톤 2995C) 컬러로 포인트를 줄 수 있다. 강의장 전면에는 애터미 로고, 센터명을 인테리어 필름이나 시트지를 이용하여 부착한다. 사훈과 센터 운영 방침을 벽에 게시하는 것을 권장한다. 간단한 모임을 가질 수 있는 테이블과 의자, 강의장 의자, 데스크를 교육센터 이용 인원에 맞춰 배치한다. 아래 사진은 예시이며 센터장 재량이나 환경에 따라 변경 될 수 있다.

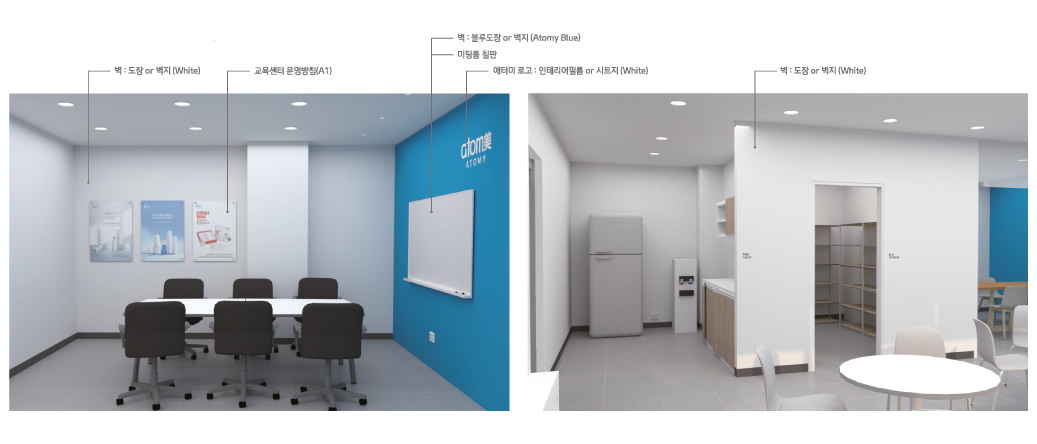

아래 사진은 소형평수 교육센터의 미팅룸의 내외부를 보여준다. 미팅룸의 내부에는 애터미블루 (팬톤2995C)의 포인트 벽이 사용되었고, 우측상단에 애터미 로고가 시공되어있다. 미팅룸 크기는 센터 이용인원에 맞추되 최소 4인 이상 미팅룸을 권장한다. 미팅룸 외벽은 개방성을 위해 유리벽으로 시공한다. 아래 사진은 예시이며 센터장 재량이나 환경에 따라 변경 될 수 있다.


중형평수 - 40평대


평면도

아래 평면도는 중형 평수로 40평대의 교육센터를 예시로 표현한 시안이다. 중간정도 사이즈의 교육센터이다. 중형평수에는 강의장과 로비를 겸하여 사용하고, 제품전시대, 창고, 탕비실, 미팅룸, 알파룸으로 구성되어 있다. 알파룸은 다양한 공간을 구성 가능한 방이며 미팅룸, 방송 스튜디오, 센터장실, 창고 등으로 활용 가능하다. 알파룸이 필요하지 않을 경우 시공하지 않을 수도 있다. 아래 평면도의 공간구성은 센터장의 재량이나 환경에 따라 변경 될 수 있다.

로비 및 강의장 - 중형센터의 로비는 강의장과 겸용해서 사용한다. 공간의 여유가 있는 경우 분리해서 사용 가능하다.

회의실 - 4명 이상의 회원들이 미팅을 할 수 있는 공간이다.

알파룸 - 미팅룸, 창고, 방송 스튜디오, 센터장실 등 다용도로 공간 구성이 가능한 공간이다.

창고 - 다양한 물품들을 보관하는 곳으로 사용된다.

탕비실 - 간단한 차, 음식 등을 만들 수 있는 공간이다.

제품전시대 - 다양한 애터미의 제품들을 전시하여 홍보하는 역할을 한다.

사물함 - 회원들의 개인 물품이나 기타 물품들을 보관 할 수 있다.

중형평수 예시

아래 사진은 중형평수 교육센터의 로비 겸 강의장의 예시를 보여준다. 전체적인 벽의 색은 애터미 화이트로 통일을 하되 로비 벽 등 애터미 블루(팬톤 2995C) 컬러로 포인트를 줄 수 있다. 강의장 전면에는 애터미 로고, 센터명을 인테리어 필름이나 시트지를 이용하여 부착한다. 사훈과 센터 운영 방침을 벽에 게시하는 것을 권장한다. 간단한 모임을 가질 수 있는 테이블과 의자, 강의장 의자, 데스크를 교육센터 이용 인원에 맞춰 배치한다. 아래 사진은 예시이며 센터장 재량이나 환경에 따라 변경 될 수 있다.

아래 사진은 중형평수 교육센터의 제품전시대와 미팅룸, 알파룸의 예시를 보여준다. 전체적인 벽의 색은 애터미 화이트로 통일을 하되 미팅룸 벽, 로비 벽 등 애터미 블루(팬톤 2995C) 컬러로 포인트를 줄 수 있다. 애터미 제품들을 전시하는 제품 전시대는 애터미 제품이 잘 보일 수 있게 흰색으로 제작하며 LED바를 사용하여 제품들을 밝혀 줄 수 있다. 미팅룸 외벽은 개방성을 위해 유리벽으로 시공한다. 아래 사진은 예시이며 센터장 재량이나 환경에 따라 변경 될 수 있다.

미팅룸의 내부에는 애터미블루(팬톤2995C)의 포인트 벽이 사용되었고, 우측 상단에 애터미 로고가 시공되어 있다. 미팅룸의 크기는 센터 이용인원에 맞추되 최소 6인 이상 미팅룸을 권장한다. 창고의 크기는 각 센터별 크기와 상황에 따라 변경이 가능하다. 아래 사진은 예시이며 센터장 재량이나 환경에 따라 변경 될 수 있다.


대형평수 - 60평대


평면도

아래 평면도는 대형평수로 60평대의 교육센터를 예시로 표현한 시안이다. 소,중형 교육센터와 달리 공간의 여유가 있는 경우 강의장과 로비를 독립적으로 사용하며 로비는 입구에 가깝게 계획한다. 대형평수에는 로비, 강의장, 제품전시대, 창고, 탕비실, 미팅룸, 알파룸으로 구성되어 있다. 알파룸은 다양한 공간을 구성 가능한 방이며 미팅룸, 방송 스튜디오, 센터장실, 창고 등으로 활용 가능하다. 알파룸이 필요하지 않을 경우 시공하지 않을 수도 있다. 아래 평면도의 공간구성은 센터장의 재량이나 환경에 따라 변경 될 수 있다.

강의장 - 공간의 여유가 있는 대형센터는 강의장을 독립적으로 갖는다.

로비 - 센터를 방문한 회원들이 다양한 목적의 만남을 할 수 있는 공간이다.

사물함 - 회원들의 개인 물품이나 기타 물품들을 보관 할 수 있다.

제품전시대 - 다양한 애터미의 제품들을 전시하여 홍보하는 역할을 한다.

탕비실 - 간단한 차, 음식 등을 만들 수 있는 공간이다.

창고 - 다양한 물품들을 보관하는 곳으로 사용된다.

미팅룸 - 4명 이상의 회원들이 미팅을 할 수 있는 공간이다.

⑧ 알파룸 - 미팅룸, 창고, 방송 스튜디오, 센터장실 등 다용도로 공간 구성이 가능한 공간이다.

대형평수 예시

아래 사진은 대형평수 교육센터의 강의장의 예시를 보여준다. 전체적인 벽의 색은 애터미 화이트로 통일을 하되 로비 벽 등 애터미 블루(팬톤 2995C) 컬러로 포인트를 줄 수 있다. 강의장 전면에는 애터미 로고, 센터명을 인테리어 필름이나 시트지를 이용하여 부착한다. 사훈과 센터 운영 방침을 벽에 게시하는 것을 권장한다. 강의장 의자, 데스크는 교육센터 이용인원에 맞춰 배치한다. 공간적 여유가 있을 시 사훈 현수막을 설치할 수 있다. 아래 사진은 예시이며 센터장 재량이나 환경에 따라 변경 될 수 있다.

아래 사진은 대형평수 교육센터의 로비의 예시를 보여준다. 전체적인 벽의 색은 애터미 화이트로 통일을 하되 로비 벽 등 애터미 블루(팬톤 2995C) 컬러로 포인트를 줄 수 있다. 로비 벽면에는 애터미로고, 센터명을 인테리어 필름을 통하여 부착 할 수 있다. 사훈과 센터 운영 방침을 벽에 게시하는 것을 권장한다. 간단한 모임을 가질 수 있는 테이블과 의자를 교육센터 이용인원에 맞춰 배치한다. 로비에는 제품전시대와 사물함을 배치한다. 아래 사진은 예시이며 센터장 재량이나 환경에 따라 변경 될 수 있다.

아래 사진은 대형평수 교육센터의 미팅룸의 내외부, 알파룸, 창고를 보여준다. 미팅룸의 내부에는 애터미블루(팬톤2995C)의 포인트 벽이 사용되었고, 우측 상단에 애터미 로고가 시공되어 있다. 미팅룸의 크기는 센터 이용인원에 맞추되 최소 6인 이상 미팅룸을 권장한다. 미팅룸 외부벽은 개방성을 위하여 유리벽으로 시공한다. 창고의 크기는 각 센터별 크기와 상황에 따라 변경이 가능하다. 아래 사진은 예시이며 센터장 재량이나 환경에 따라 변경 될 수 있다.


윈도우 필름


교육센터 외관에 유리패널이 있을 시 윈도우 필름은 아래와 같이 시공을 권장한다. 교육센터 외부에 유리벽이 있을 시 아래와 같은 방법 중 선택하여 시공을 진행 할 수 있다. 애터미 로고와 센터명을 확인할 수 있게 출입문에 로고-센터명을 시공한다. 내부 미팅룸 외벽이 유리패널일 경우 사용이 가능하다. 아래 시안은 예시이며 센터 상황과 센터장의 재량에 따라 변경 될 수 있다.


홍보물


사훈

애터미의 사훈은 A1사이즈를 기준으로 하며 공간의 제약에 따라 가독성을 해치지 않는 선에서 사이즈 조절이 가능하다.

사훈(약식)

애터미의 사훈은 4장을 배치할 공간이 없을 경우 사훈(약식)을 사용 할 수 있다. A1 사이즈를 기준으로 하며 최소 사이즈는 A3 사이즈로 한다.

창업이념

애터미의 창업이념은 A1사이즈를 기준으로 하며 공간의 제약에 따라 가독성을 해치지 않는 선에서 사이즈 조절이 가능하다.

센터 운영방침

애터미 교육센터 운영방침은 A1사이즈를 기준으로 하며 공간의 제약에 따라 가독성을 해치지 않는 선에서

사이즈 조절이 가능하다.

기타 사인물

</
